Minigraf M4E
| Inaltimea profilului (min-max) | 5 – 80 mm | |
|---|---|---|
| Latimea profilului (min-max) | 6 – 80(100)* mm | |
| Capacitate incarcator capse | 220 | |
| Distanta intre capse | 75 (125)** mm | |
| Inaltime capse | 7-10-15 mm | |
| Capse la cerere | 3-4-5-12 mm | |
| Presiune aer comprimat | 4 – 6 Bari | |
| Consum de aer | 4 Nm3 la 5 Bari | |
| Greutate | 100 kg | |
| Inaltimea mesei de lucru | 960 mm | |
| Dim.exterioare | 600x750x1350mm | |
| Tensiune | 220 (110) Volti |
*versiune pentru cursa de 125 mm
**pentru introducerea unei capse

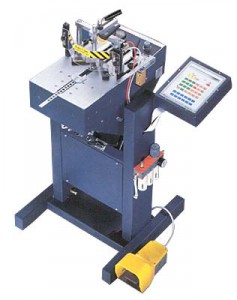

MINIGRAF 4 ELETTRONICA este o masina de asamblat rame pentru productie industriala, de rame mici, medii si mari dimensiuni.
Masina este echipata cu un sistem electronic de control astefel se executa in mod rapid ciclurile de fabricatie diverse. Timpul de introducere a 2 capse in doua pozitii diferite este mai mic de 2 secunde.
Masina de asamblat este produsa in urmatoarele variante:
– pentru doua pozitii
– pentru trei pozitii
– trei pozitii cu doua nivele (pentru rame cu partea posterioara profilata).
Masina poate functiona si in regim manual daca se exclude sistemul electronic de control.
Masina este echipata cu postamentul metallic, pedalele de comanda electrice si pneumatice.
Masina MINIGRAF 4 ELETTRONICA este in masura sa imbine toate tipurile de rame din lemn, MDF, plastic utilizand capsele speciale cu Efect de Tractiune ALFAGRAF.
Accesorii la cerere:
– Distantiere pentru capse de 3, 4, 5 si 12mm;
– Sistem pneumatic dublu de presare care permite o blocare perfecta a profilelor de rame de mari dimensiuni;
– Prelungitoare ale spatiului de lucru;
– Echere reglabile cu trei pometi;
– Echere speciale pentru hexagoane;
– Echere speciale pentru octagoane.
La cerere este disponibila si versiune cu 125 mm cursa.
